domingo, 23 de julho de 2017

última pré montagem do motor 2,4 turbo fusca 78

 4ª  e ultima pré montagem do motor
nessa montagem vou cubicar as 4 câmaras, medir e ajustar as varetas e fazer geometria dos balanceiros
 montagem completa do motor , com tuchos, comando, biela, pistão, anéis, volante etc

 volante em aço maciço, fabricado em centro de usinagem cnc


 virabrequim AA bilett nitretado e micro polido em aço 4340




 parafuso 3/8'' ARP das bielas Pauter

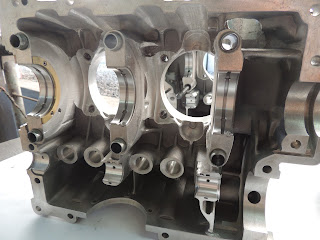

 carcaça hiper case
 bronzinas BMW 318 com travas duplas
 balanceiro Pauter 1,3 de multiplicação

 calços de cobre para vedação das camisas

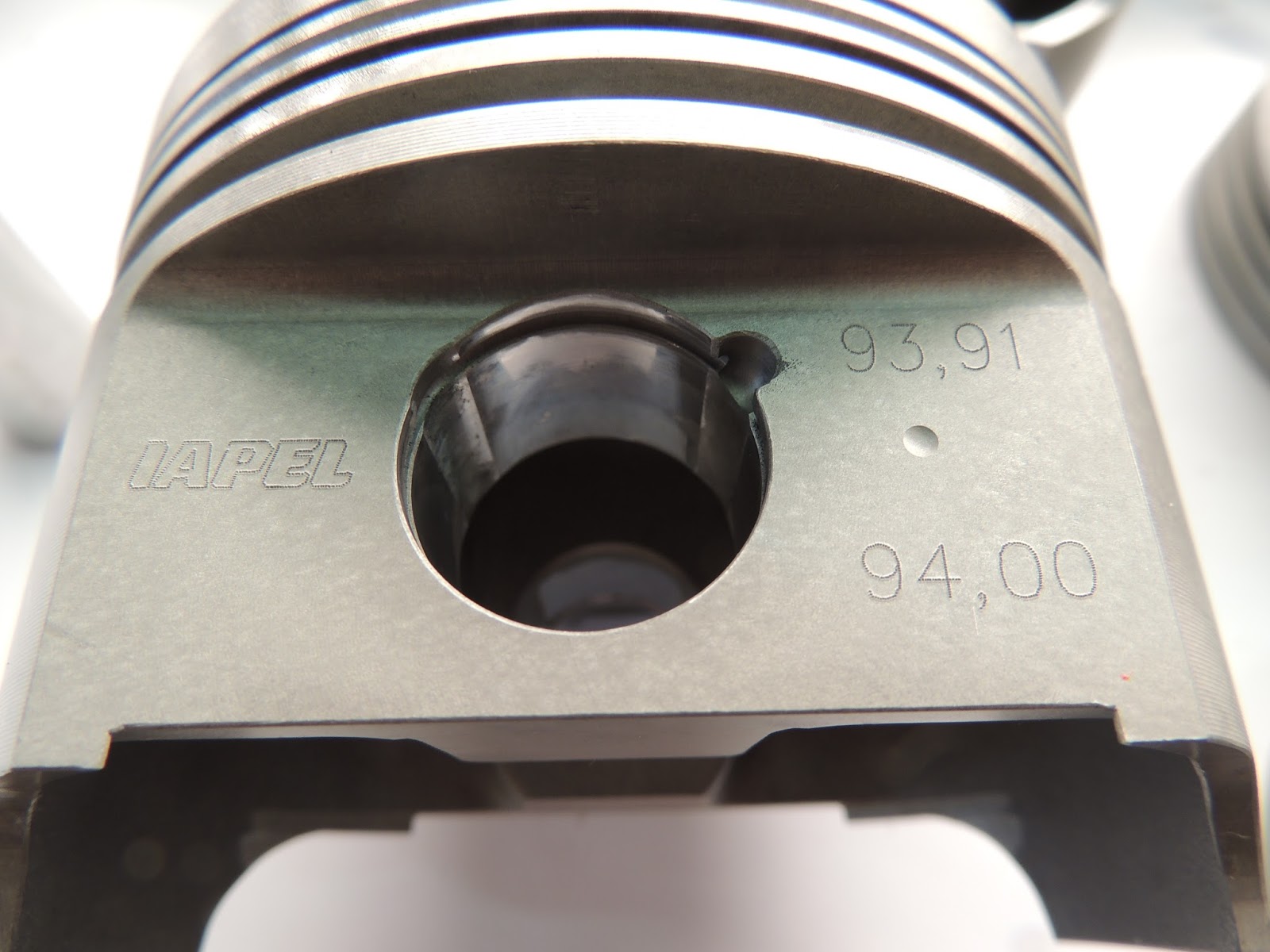

 pistão Iapel com tratamento de anodização dura




últimas peças para o fusca 78

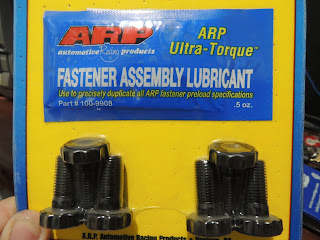

 parafusos do volante do motor da americana ARP

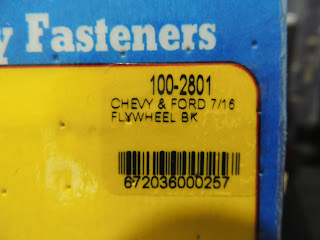

 mesmo parafuso dos chevrolet e ford v8  7/16'' 20 fios    equivalente a 11mm

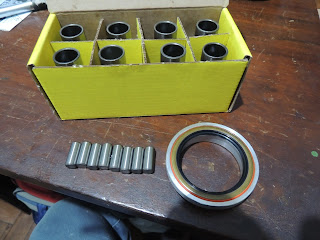

 tuchos Eagle

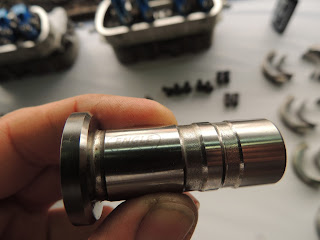

 pinos do virabrequim   em aço temperado e retificado com 8,02mm de diametro



 retentor da polia do virabrequim
esse retentor dispensa qualquer retrabalho na carcaça , somente a polia tem que ser torneada
